一、概述

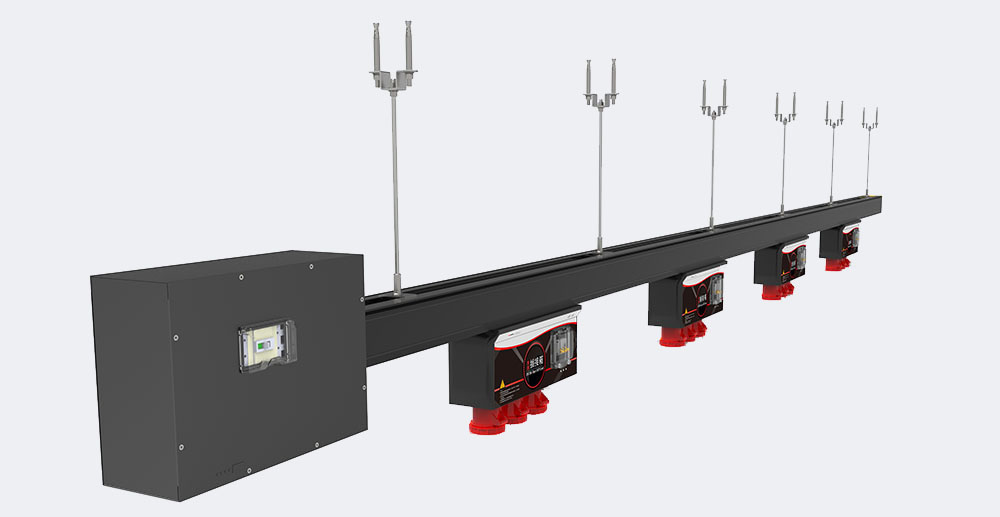

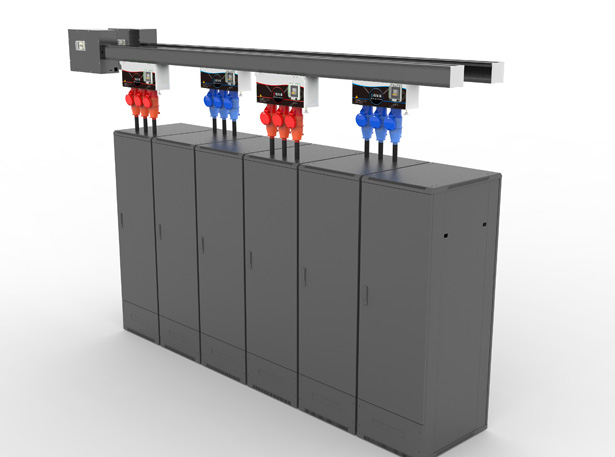

DCIB系列智能小母線為新型母線，又叫導軌式空氣絕緣型智能母線槽，為架空式配電系統。內部導體采用迂回U型結構，插接箱通過旋轉鎖緊固定位置，便于插拔插接箱。母線系統同時是一種智能，安全，可靠的系統，對工作過程中的母線實時監控。 DCIB系列智能小母線每個單元內部安裝有傳感器，電子元器件等，在母線處于運行狀態時，其對母線的運行狀態，電參量等進行采集、轉換，并通過網絡傳輸至智能監控設備上，以供人員實時查看并控制。在監控模塊中存儲有程序，對各類參數設置有合理區間，若母線數據超出對應警戒值，將自動報警，從而保證電路的安全。

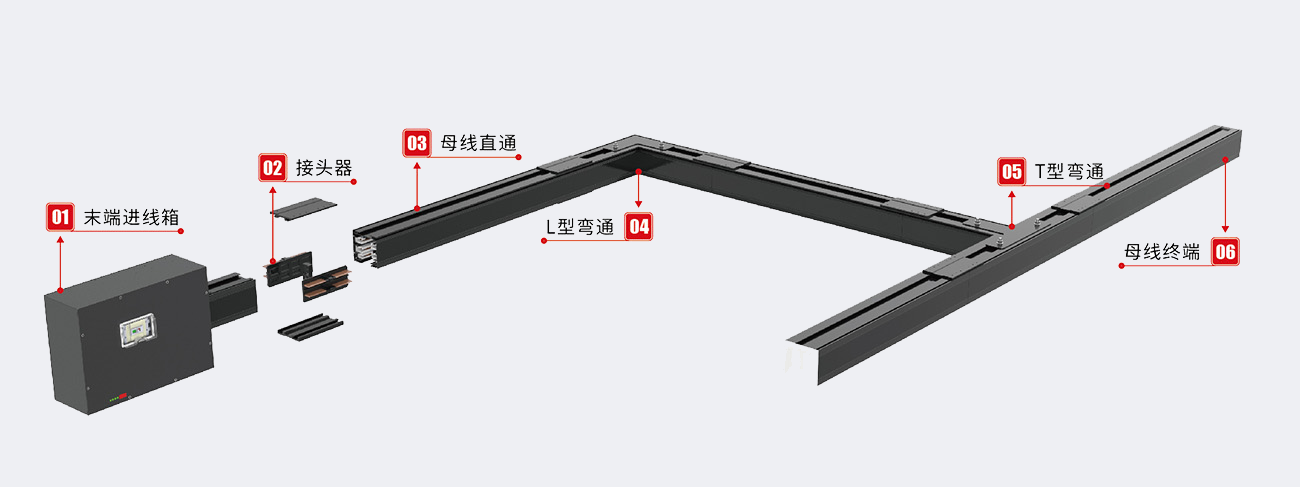

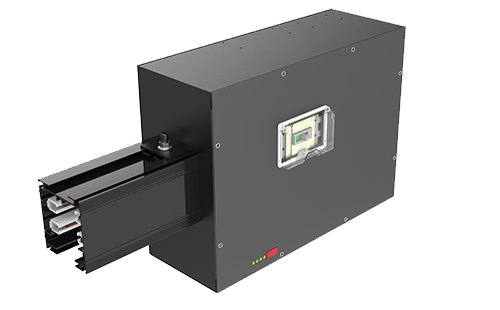

末端進線盒
| 連接器
|
監控主機

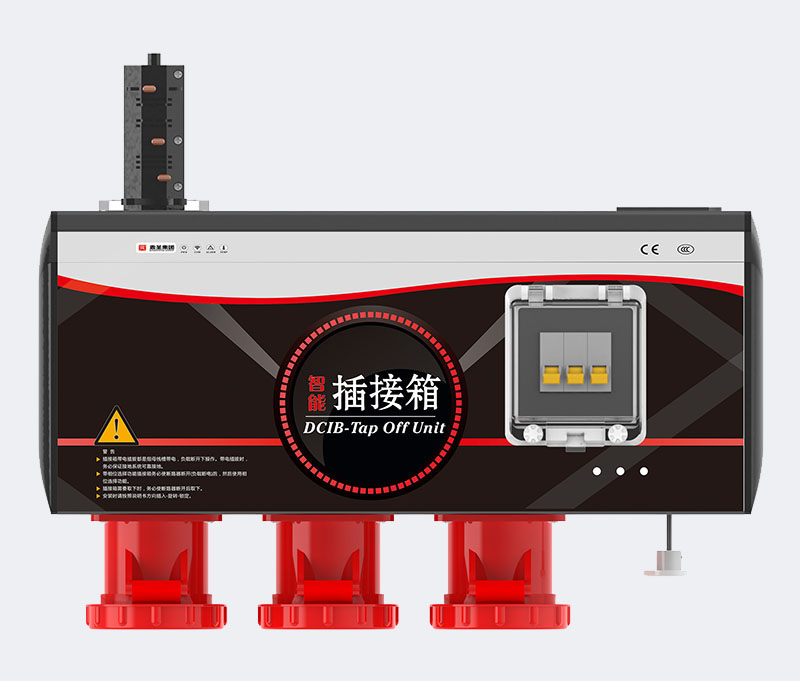

| 智能插接箱
|
母線主體
| 安裝支架
|
終端封頭
| 防護蓋板
|
三、插接箱防誤系統插接箱的防誤操作系統包括：>>> ①防誤警示裝置；>>> ②防誤閉鎖裝置；① 防誤警示裝置：采用斷路器防護罩提示告警，當插接箱與母線處于連接帶電狀態時，若插接箱未能與母線可靠連接，斷路器防護面罩將一直處于彈起狀態，只有與母線可靠連接后，斷路器防護面罩才能處于關閉狀態，并可以掛鎖。這樣的設計是為了防止插接箱未與母線連接到位或未固定牢靠而合閘。② 防誤閉鎖裝置：當斷路器處于合閘位置時，插接箱在非正常操作規程下接入或移開帶電母線，斷路器會自動脫扣，以防止帶負荷插拔插接箱。設備出廠時默認插接箱防誤閉鎖裝置投入。用戶可以通過其他電參量或非電量的參值進行關聯閉鎖。也可以通過數據監控人機對防誤閉鎖進行退出解除，當用戶在人機界面上選擇取消防誤閉鎖后，可以在人機界面上對斷路器進行人為遙控分勵操作。

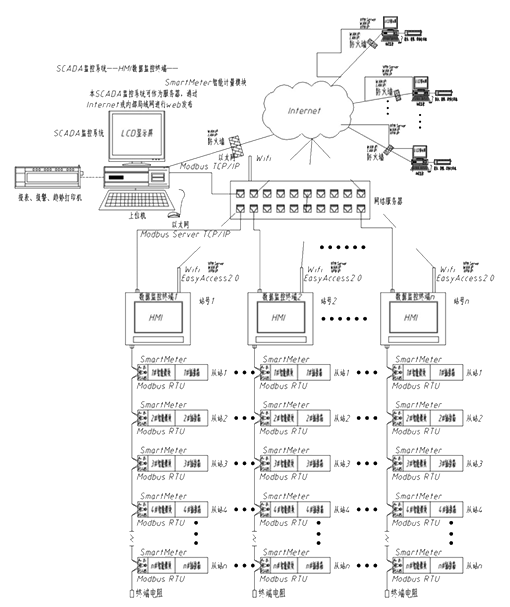

四、產品特點1.體積小，節省機房空間2.系統成本低3.集成化電路監控、智能程度高4.全模塊設計，安裝方便5.取電位置靈活6.無需頻繁的維護或保養、運維成本低五、智能母線監控系統組成
硬件：
智能計量模塊（SmartMeter）：本模塊有主控板和CT板組成，采用Modbus-RTU主-從的通訊協議，主控板將采集的電壓信號、溫度信號、開關量信號、CT板采集的二次電流信號、轉換成數字信號，經過運算處理，由HMI進行讀寫。
數據監控終端（Data Supervisory Control Terminal）：由人機交換界面（HMI）和串口通訊網絡、以太網通訊網絡、無線通訊網絡組成，用戶可通過HMI對下位的各從站智能模塊進行相應的參數和保護定值設置。對每個模塊提供的電參量數據和越限報警進行顯示和比較，并將重要數據歸檔至歷史數據庫當中，根據用戶需求保存數據天數。軟件：
智能模塊基于MCS-51系列的keil開發軟件：人機交換界面基于EasyBuilder Pro開發軟件
六、智能母線監控系統特點為用戶提供兩種遠程監控的解決方案：1、當上位機系統由用戶提供時：HMI（數據監控終端Data Supervisory Control Terminal）配置的 EasyAccess2.0服務器，用戶通過Internet網，在遠端對就地的所有設備進行遠方實時監控。2、當上位機系統由設備廠家配套時：SCADA監控軟件配置web發布功能，用戶可以通過Internet網頁的IE瀏覽器，在遠端對所有就地 設備進行遠方實時監控。
七、智能化數據監控與分析報告- 數據采集： 通過產品配套的組態將各個始端箱、插接箱的所有數據上傳至HMI,并將采集的數據進行轉換和運算，為用戶提供包括：常用實時數據顯示窗口、報警參數設置及顯示窗口、用戶權限設置和登錄窗口。
- 數據分析：通過EB Pro組態將各個始端箱、插接箱的所有數據上傳至HMI，并將采集的數據進行轉換和運算，為用戶提供包括：常用實時數據顯示窗口、詳細實時數據選單查詢窗口、電量和溫度歷史數據查詢窗口、系統參數設置窗口、報警參數設置及顯示窗口、用戶權限設置和登錄窗口。
- 數據報表：每個器件可檢測4點溫度；可以低至每秒獲取電能及溫度文件；短期內密切跟蹤電能使用量及溫度曲線；用戶自定義數據滾動天數；將記錄的歷史資料通過 XML, CSV 和TXT導出數據。

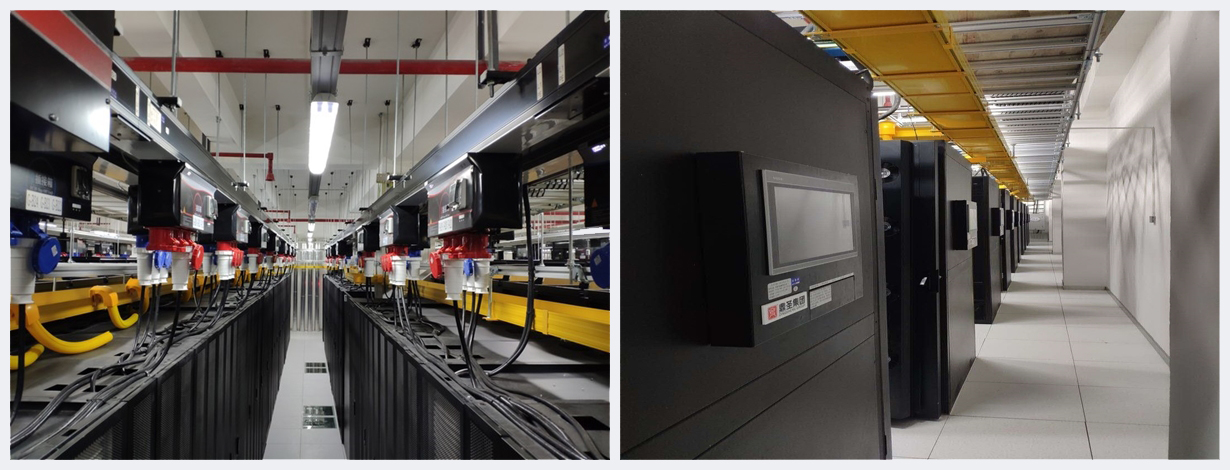

八、案例展示：中國移動數據中心
